SEGNALATORI ACUSTICI/LUMINOSI DA INCASSO PER SCATOLA 503

A seconda dell’esigenza si può scegliere uno tra i seguenti segnalatori luminosi:
1200/1: Doppia indicazione luminosa alternata Rosso-Verde e segnalazione acustica. Si attiva con pulsante di chiamata e si disattiva con pulsante di reset.

1200/2: Lampeggio spia Rossa e segnalazione acustica. Si attiva con contatto relè/interruttore.

1200/3: Segnalazione acustica e spia luminosa Rossa fissa. Si attiva con pulsante di chiamata e si disattiva con pulsante di reset.

1200/LC3: Segnalatore acustico luminoso Rosso-Verde-Bianco per chiamata camera e bagno, funzionalità d’intervento infermiere. Integra un concentratore di camera per sistema G99.

1200/1 – SEGNALATORE ACUSTICO LUMINOSO DI EMERGENZA ROSSO-VERDE

OSPEDALIERO, AD INTERBLOCCO LOGICO

Il dispositivo applicabile in un comune contenitore da 3 posti modulare sia da incasso che da esterno, consente di realizzare un sistema di segnalazione ottica con doppia indicazione luminosa alternata ROSSO-VERDE e comandi interbloccati.
Abbinabile ai quadri di segnalazione a LED LUMINOSI, permette di soddisfare le ultime normative per ospedali e case di cura/riposo segnalando ad esempio, quando poste fuori la stanza di degenza, l’avvenuta chiamata (segnalazione ROSSA), l’intervento del personale (segnalazione VERDE).

Art.1200/1
12-24V AC
Da incasso per scatola 503
confezione = 1 pz

Caratteristiche Tecniche:
– Alimentazione: 12-24VAC – tramite trasformatore di sicurezza.
– Consumo max: 6W
– Lampade LED: 12-24V 3W
NON CONSENTE RESET GENERALE E DI CAMERA

1200/1 – Schema di collegamento

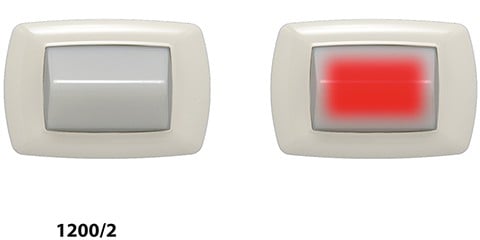

1200/2 – SEGNALATORE DI EMERGENZA ACUSTICO LUMINOSO

COLLEGABILE A QUADRO LUMINOSO LED (art.1200/.. o 1201/..)

Segnalatore ottico/acustico elettronico adatto a realizzare una segnalazione di emergenza tramite l’emissione di un suono intermittente e di un lampeggio tramite spia luminosa rossa.
Possibilità di disattivazione del buzzer (Tacitazione ronzatore con interrurrore/relè esterno/ponticello su T1-T2).

Principio di funzionamento:
Il 1200/2 viene attivato/disattivato tramite la chiusura/apertura del relè collegato ai morsetti An-An. Questo segnalatore è pensato per essere abbinato alla generica chiamata di un Quadro a LED: i Quadri a LED hanno un relè a contatti puliti An-An che si chiude quando è attiva la rispettiva chiamata e quindi, di conseguenza, la chiamata sul quadro implica anche la chiamata del SEGNALATORE 1200/2. Viceversa, quando si resettta la chiamata sul quadro, l’apertura del relativo relè provoca anche la disattivazione della segnalazione acustica-luminosa del SEGNALATORE 1200/2 collegato a tale relè.

Il segnalatore 1200/2 viene attivato/disattivato tramite la chiusura/apertura di un relè/interruttore e quindi si presta in modo particolare ad essere abbinato a diverse centraline, quali ad esempio:
– QUADRI A LED LUMINOSI SERIE 1200/.. o 1201/..;
– CENTRALINE DI CONTROLLO TEMPERATURA – LIVELLO LIQUIDI;
– CENTRALINE DI RILEVAMENTO GAS – FUMI;
– SEGNALAZIONI DI EMERGENZA REMOTE O LOCALI, FACENTI PARTE E NON DI IMPIANTI DI SICUREZZA.

Art.1200/2
12-24V AC
Da incasso per scatola 503
confezione = 1 pz

Caratteristiche Tecniche:
– Alimentazione: 12-24VAC – tramite trasformatore di sicurezza.
– FUNZIONA CON QUADRI SERIE 1200/.. E 1201/..
– Consumo max: 2W
– Segnalazione Luminosa: N°10 LED alta luminosità Rossi
– Segnalazione Acustica: Buzzer Piezo 60dB ad 1m

1200/2 – Schema di collegamento

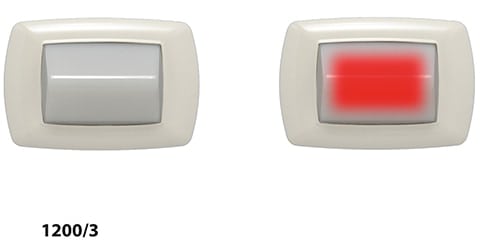

1200/3 – SEGNALATORE DI EMERGENZA ACUSTICO LUMINOSO – AUTONOMO

Segnalatore ottico/acustico elettronico adatto a realizzare una segnalazione di emergenza tramite l’emissione di un suono intermittente e l’accensione di una spia luminosa fissa di colore Rosso.

Principio di funzionamento:
DISPOSITIVO A FUNZIONAMENTO AUTONOMO

PULSANTE DI CHIAMATA: Aziona l’allarme ottico fisso e acustico di tipo intermittente.
PULSANTE DI RESET: Disabilita il dispositivo.

Campo di impiego:
Realizzazione di sistemi di chiamata in locali pubblici e/o privati (allarme bagno, allarme per azionamento maniglione antipanico) o nell’industria (officine, locali rumorosi, ecc) con funzioni remote di segnalazione ottico/acustica per attivare richieste di assistenza, intervento, emergenza e/o segnalazioni di allarmi o avaria.

Esempio di utilizzo:
– SEGNALAZIONE DI CHIAMATA BAGNO
– SEGNALAZIONI DI STATO NEI PROCESSI DI LAVORAZIONE
– SEGNALAZIONI DI PERICOLO
– SEGNALAZIONI DI ALLARMI E/O AVARIE
– SEGNALAZIONI PER USCITE DI SICUREZZA
– SEGNALAZIONI REMOTE DI CHIAMATA E/O RICHIESTA EMERGENZA
– SEGNALAZIONI REMOTE PER IMPIANTI ANTIFURTI

Art.1200/3
12-24V AC
Da incasso per scatola 503
confezione = 1 pz

Caratteristiche Tecniche:
– Alimentazione: 12-24VAC – tramite trasformatore di sicurezza. (Consigliato Art. 1115 per funzionamento autonomo)
– Consumo max: 2W
– Segnalazione Luminosa: N°10 LED alta luminosità Rossi
– Segnalazione Acustica: Buzzer Piezo 60dB ad 1m

1200/3 – Schema di collegamento

1200/LC3 – SEGNALATORE DI EMERGENZA ACUSTICO/LUMINOSO – con CONCENTRATORE G99 INTEGRATO PER CHIAMATA CAMERA E BAGNO- PER SISTEMA G99

Segnalatore ottico/acustico elettronico adatto a realizzare una segnalazione di emergenza tramite l’emissione di un suono intermittente e di una tripla indicazione luminosa alternata, fornendo la possibilità di diversificare la segnalazione luminosa in funzione del tipo di intervento da eseguire.
Questo dispositivo integra al suo interno un concentratore di camera, con indirizzo fisico auto programmabile, che consente la gestione di tutte le attività di camera e l’invio delle segnalazioni sul bus di reparto al quadro digitale di segnalazione numerica Art.1600/G99 o Art.1600/BIG (vedi schema).

Principio di Funzionamento:
Pulsante di chiamata camera: Aziona l’allarme acustico/luminoso della centralina ed accende il LED rosso di indicazione stanza di chiamata.
Pulsante di chiamata bagno: Aziona l’allarme acustico/luminoso della centralina ed accende il LED bianco di indicazione allarme bagno.
Pulsante di reset: Prima pressione: resetta la centralina, spegne il LED rosso o bianco ed accende il LED verde di indicazione presenza infermiere nella stanza.
Pulsante di reset: Seconda pressione: spegne il LED verde e resetta l’impianto di chiamata.
Il pulsante di chiamata è sempre abilitato.
Il pulsante di reset viene abilitato solo dal pulsante di chiamata.

Dispositivo progettato in accordo alla norma: DIN VDE 0834-1

Art.1200/LC3
12V AC
Da incasso per scatola 503
confezione = 1 pz

Caratteristiche Tecniche:
– Alimentazione: 12VAC – tramite trasformatore di sicurezza.
– Consumo max: 2W
– Segnalazione luminosa: Power LED ad alta luminosità rosso, verde e bianco.
– Segnalazione acustica: n.1 buzzer piezo con potenza acustica di 60dB ad 1 metro.

1200/LC3 – Schema di collegamento
