VARIALUCE

Varialuce resistivo con deviatore push-push 40-300W 230Vac

Art.7701
P = 36,5 mm
Confezione = 1 pz – Imballo = 10 pz

Varialuce resistivo rotativo 40-300W 230Vac

Art.7703
P = 34,5 mm
Confezione = 1 pz – Imballo = 10 pz

Funzionamento

7701
L’accensione e lo spegnimento del carico si effettua premendo il pomello di comando che agisce su un deviatore “push-push” incorporato nel varialuce e coassiale al potenziomentro di regolazione.
La regolazione del carico controllato si effettua ruotando la manopola di comando del varialuce stesso. La spia luminosa frontale del varialuce assume la massima o la minima luminosità a seconda della regolazione impostata.

7703
La regolazione del carico controllato si effettua ruotando la manopola di comando del varialuce stesso. La spia luminosa frontale del varialuce assume la massima o la minima luminosità a seconda della regolazione impostata.

Carichi comandabili: 7701 e 7703
Lampade ad incandescenza o alogena a 220Vac.
Non utilizzabile con lampade a basso consumo o neon.

SCHEMI VARIALUCE

Schema variatore rotativo

Schema interruttore push

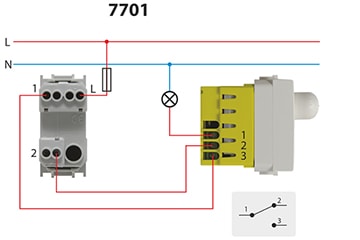

Schema deviatore push
